達到了110GHz的世界上最先進級別的高頻同軸電纜

（柔軟微波同軸電纜組件）為具有優良高頻傳輸特性的柔軟電纜，適用於所有DC〜110GHz帶寬高頻設備的內部配線和引接線上。

特性

  • 從DC到110GHz的的高頻波段都能夠穩定傳輸的電纜組件。
  • 專有的加工技術實現了低衰減量和低反射衰減量。
  • 對溫度變化和彎曲性，具有優異的相位穩定性
  • 採用精密的連接器，可重複插入和取出。
  • 也可以製造PC1.85mm/PC2.4mm、PC2.92mm/PC2.4mm、PC3.5mm/PC2.92mm的類型轉換組件。
※備有直角和鎧裝電纜組件，歡迎垂詢。

用途

高頻設備的内外部配線，行動通信基地台配線，測量設備 引接線，半導體檢測用配線

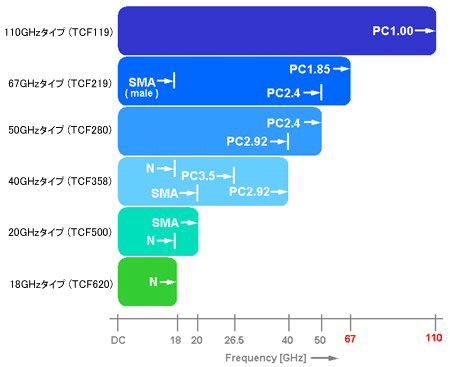

電纜產品系列，連接器相容性

規格

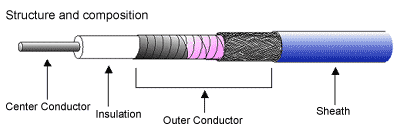

Connector
(code)		 Product
Code		 Inner Conductor Dielectric Outer Conductor Sheath
Types of cables Material Composition
(No./mm)		 Materia Material Material O.D.
(mm)
110GHz Type TCF119 SPC 1/0.287 Porous
PTFE		 Double Shielding
of Silver Plated
Annealed Copper Wire		 FEP
(Blue)		 1.7
67GHz Type TCF219 1/0.51 2.7
50GHz Type TCF280 1/0.70 3.3
40GHz Type TCF358 1/0.91 4.1
20GHz Type TCF500 1/1.40 5.6

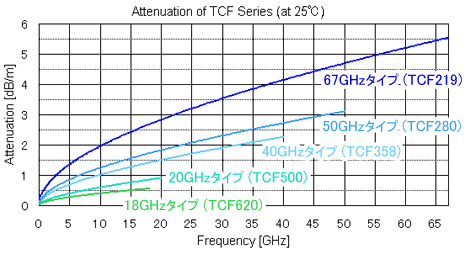

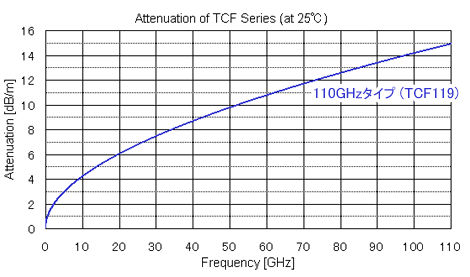

電器和機械特性

Connector
(code)		 Product
Code		 Characteri
-stics
Impedance
(Ω)		 Capaci
-tance
(pF/m)		 Trans
-mission
Delay
Time
(ns/m)		 Trans
-mission
Rate
(%)		 Higher
Mode
Cutoff
Frequency
(GHz)		 Min. Bending
Radius
(Static)
(mm)		 Range of
Service
Temperature
(℃)
Types of cables
110GHz Type TCF119 50±1 85 4.3 78 134 10 -65 ~ 125
67GHz Type TCF219 75 15
50GHz Type TCF280 52 20
40GHz Type TCF358 41 20
20GHz Type TCF500 27 25
