Inquiries漆包磁膜線 (FPW鍍磁線)

首頁 > 產品資訊 > 漆包線 > 漆包磁膜線(FPW鍍磁線)

漆包磁膜線(FPW鍍磁線)是在導體上有一層高磁性薄膜,在於其上烘烤絕緣漆膜。

相對一般地漆包線,在高頻線圈採用漆包磁膜線,可以使高頻損耗減低10%。只是因爲磁性屏蔽層可以減低線圈的近接效應的影響。而導體的電流分佈均勻,可以降低導體的有效抗阻。

特性

  • 提高高頻線圈的Q值
  • 可直焊
  • 可實現零部件的小型化
  • 可設計高性能的線圈

應用

高頻線圈、延遲線路

製造範圍 (只限於UE系絕緣漆膜)

代號 最高的工作頻帶(MHz) 絕緣漆膜 製造範圍(mm)
UEFPW 4.5 UE 0.05 ~ 0.12
10.7

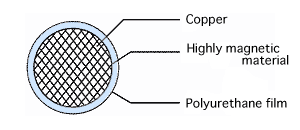

構造

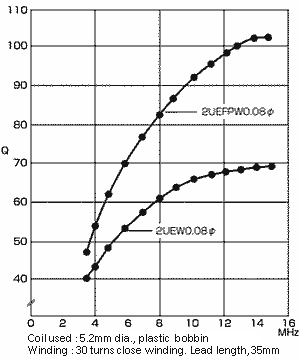

- Measurement example 1 f-Q characteristics of 2UEFPW. 0.08mm dia.,for 4.5MHz

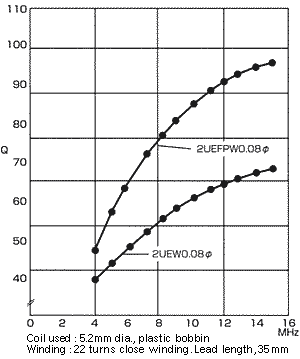

- Measurement example 2 f-Q characteristics of 2UEFPW. 0.08mm dia.,for 10.7MHz
