導体コーナー部が均一にカバーされ絶縁性に優れた平角エナメル銅線

平角線(リボン線/角線)

この商品に関するお問い合わせ・ご相談

従来の平角線(リボン線)では不可能であった導体コーナー部の皮膜カバー性を改良した製品であり、導体コーナー部が均一にカバーされ絶縁性に優れた平角エナメル銅線です。

<太物線ページはこちら>

特徴

  • 優れた絶縁特性

従来のディップコート方式では実現できなかった導体コーナー部にも均一に絶縁皮膜が形成されるため、優れた絶縁性を発揮し高い耐電圧を有します。

  • 絶縁皮膜種類が豊富

対応塗料は、SF・EI-NAR(H種)・PE(F種)・EI。ニーズに合わせた絶縁皮膜をお選びいただけます。従来方法ではコーナー部の皮膜カバーが困難であったポリアミドイミドを製品化。

  • 寸法選択の幅が広い

導体のサイズおよび圧延比率に関係なく導体コーナー部に絶縁皮膜を形成できるため、極薄(導体厚0.03mm)から幅広いサイズに対応しています。

  • 多種多様なコイル巻線に対応可能

絶縁皮膜厚が薄膜~厚膜まで幅広く対応でき、フラットワイズ巻、α巻に最適です。また皮膜の可とう性に優れていますので、エッジワイズ巻等過酷な巻線にも問題なくご使用い ただけます。

  • 各種融着皮膜との組み合わせ可能

多種類の融着皮膜をニーズに応じてお選びいただけます。

  • コストパフォーマンスに優れる

独自のワニス塗布、焼付による製法であり、他の製法と比較してコストパフォーマンスに優れています。耐熱クラスE種(ポリウレタン皮膜)からH種(ポリエステルイミド皮膜)までの幅広い品種の絶縁皮膜が対応可能です。

用途  <各種モーター用コイル・トランスコイル・ノイズフィルター・インダクター・その他>

□平角線(リボン線)製造範囲 *銅線の場合

該当丸線径(mm) 0.05~0.65
導体厚(mm) 標準仕様 0.020~0.300
圧延比率 標準仕様 1 : 1~1 : 20
最小絶縁皮膜厚(mm) 標準仕様 0.0030
絶縁皮膜 UE,SF.B,SF.FL,PE,SF.EI,EI,AI
融着皮膜 丸線と同じ

※銅クラッドアルミ線、アルミ線のリボン線も可能です。

※その他特殊仕様については、お問い合わせください。


□絶縁皮膜品種と代表特性

品名 SF.EI-NAR PE-NAR EI-NAR AI-NAR
皮膜の種類 はんだ付けポリエステルイミド ポリエステル ポリエステルイミド ポリアミドイミド
温度指数 180℃(H種) 155℃(F種) 180℃(H種) 200℃
絶縁皮膜厚さ
mm
0.003~0.030 0.004~0.030 0.004~0.030 0.004~0.030
ピンホール
個/5m
0 0 0 0
絶縁破壊電圧
(V/μm)
185 185 185 185
はんだ付け性 5秒(460℃) 不可 不可 不可
耐軟化性 300~320℃ 300~320℃ 350~370℃ 400℃以上
可とう性
密着性
融着皮膜種類
mm
丸線と同様 丸線と同様 丸線と同様 丸線と同様

*絶縁破壊電圧値(V/μm)の試験方法は金属シリンダー法による。



□融着皮膜品種と代表特性

品名 LOCK Y5 LOCK GT LOCK B
皮膜の種類 ポリアミド ポリアミド エポキシ
加熱温度 160~180℃ 210~230℃ 160~180℃
使用上限目安温度 140℃ 170℃ 110℃

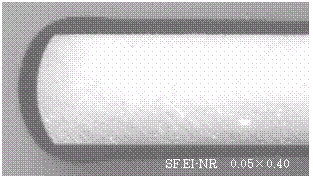

NAタイプリボン線の断面形状

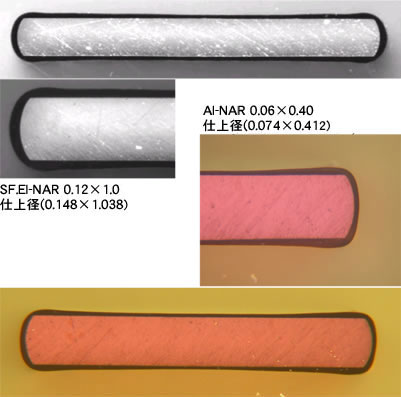

NAタイプリボン線の導体コーナー部の皮膜カバー性

皮膜カバー性に優れ、特に従来のリボン線の欠点であった導体コーナー部のカバー性に優れており、信頼性の向上に大きく寄与致します。

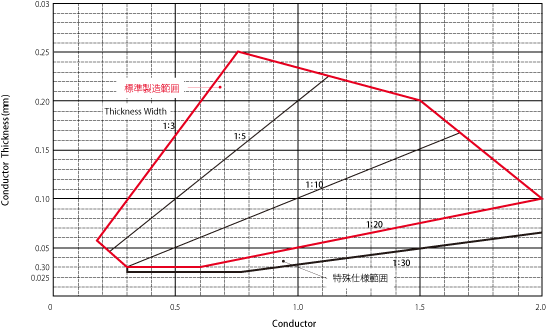

銅リボン線標準製造範囲 (単位:mm)

*特殊仕様範囲(導体厚さ0.03mm以下、又は厚さ:巾比率 1:20以上)についてはお問い合わせ下さい。



商品に関するご質問など、お気軽にお問い合わせ下さい
