製品品質の向上に貢献する新鋭機

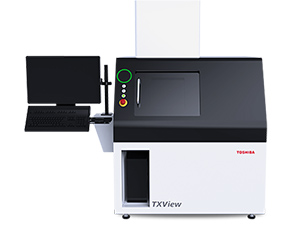

マイクロフォーカスX線非破壊検査装置
メーカー
東芝ITコントロールシステム株式会社
特徴
- FPD (フラットパネルディテクタ) 130万画素を搭載
- 当社独自のHDR (ハイダイナミックレンジ) 機能を搭載
- X線発生器は90kVと130kVの2種類から選択可能
- 外観カメラ搭載による、操作性・機能性の改善
- 立ち作業/座り作業のどちらにも使い勝手の良い位置へ変更
- 試料扉面の開口部と角度を改良し、作業性を向上
- 24インチモニター採用
- 直交CT搭載可能 (オプション)
- 2軸回転機構（オプション）
用途/適用分野
小型精密部品、電子部品、実装部品 など
仕様
| 型式 | TXV-4090μFD | TXV-4130μFD |
|---|---|---|
| X線出力 | 90kV/200μA | 130kV/300μA |
| X線最小焦点寸法 | 5μm | |
| 検出器 | FPD(フラットパネルディテクタ） 130万画素 | |
| 空間分解機能 | 5μm（JIMA RT RC-05） | |
| X線幾何学倍率 | 69倍 | 54倍 |
| モニター上倍率 | 210倍（24インチモニター） | 160倍（24インチモニター） |
| 試料テーブル最大外径 / 質量 | W410×D360×H80mm / 2㎏ | |
| 本体外形寸法 / 重量 | W1150×D1105×H1725mm / 約950㎏ | W1150×D1105×H1725mm / 約1100㎏ |
| 漏洩線量 | 1μSv/h以下 | |
| 電源／接地 | 単相 AC100V, 1.5kVA ／ D種 | |
※その他のマイクロフォーカスX線検査装置TOSMICRONシリーズ製品も取り扱っております。詳細はお問合せ下さい。
