断面矩形の導体を一定間隔に並べ、上下をプラスチックフィルムテープで挟み、熱と圧力を加えて、テープ接合面を熱溶着 または、接着剤により熱融着した並列多芯電線です。プリンタ、複写機、ステレオ、TV、VTR、電話機、等の電子機器 のプリント基板相互間やプリント基板との電子部品間を接続。信頼性・経済性に優れています。
環境対策として「ハロゲンフリーFFC」、ウィスカ対策として「金メッキFFC」を新たにラインアップ。
特徴
■スタンダードFFC
- FPCに比べ経済的です。
- 可撓性に富んでいて、繰り返し折り曲げに耐えます。
- 長さ、芯数の任意の製品が容易に製造可能です。
- 電線自体をコネクター接触子としても使用できるので接続が容易です。
- 丸線に比べ熱放散が良く、単位断面積当たりの電流容量が大きくとれます。
- 任意の形状に折り曲げて使えます。
- 配線スペースが小さく、実装密度が向上します。
■ハロゲンフリーFFC（環境対策に…）
- ハロゲン系難燃剤、アンチモン化合物を含有しておりません。
- 難燃性を含め、諸特性を従来のハロゲン系難燃剤を使用したリーフコンと同等です。
■金メッキFFC（ウィスカ対策に…）
- ウィスカの発生が皆無であり、接続の信頼性を確保できます。
- コネクタ等の接触安定性に優れています。
- 耐食性に優れ、半田付けが可能です。
シールドタイプFFC
■金メッキシールドFFC
- ノイズによる影響を防ぎ、またグランドを取ることも出来ます。
※全タイプにおいて折曲加工、両面テープ貼り、打抜加工、シールド加工等の対応が可能です。詳細はお問い合わせ下さい。 当社のフラットケーブルはすべて鉛フリー対応品です。
用途
プリンタ、複写機、ステレオ、TV、VTR、電話機、FAX、等の電子機器のプリント基板相互間や プリント基板との電子部品間の接続用リード線。

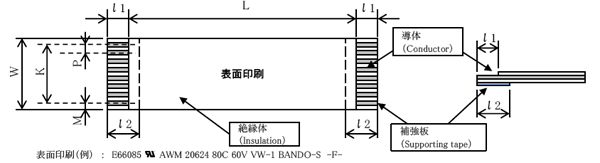

構造
仕様
| 項目 Item | 構造 Constraction | ||||||
|---|---|---|---|---|---|---|---|
| 形式 Code No. | FWR | SFWR | |||||
| ピッチ Pitch (P) | 1.25 | 1.0 | 0.5 | 1.25 | 1.0 | 0.5 | |
| 導体 Conductor | 材質 Material | 錫メッキ軟銅箔 メッキ厚：(0.7）μm＋0.1,-0.3μm ウィスカー抑制用導体 Tinned annealed copper Thikness:(0.7）μm＋0.1,-0.3μm Whisker Protect Conductor | |||||
| 厚さ*幅 Thickness*Width | 0.05*0.8 | 0.05*0.7 | 0.05*0.32 | 0.035*0.8 | 0.035*0.7 | 0.035*0.32 | |
| 絶縁体Insulation | 絶縁層Inslation | ポリエステルフィルム Polyester film | |||||
| 接着層Adhesive | 難燃ポリエステル系(色：白) Flame retardant polyester (color:White) | ||||||
| 補強板Supporting tape | 材質 Material | ポリエステルフィルム Polyester film (color:Blue) | |||||
| マージン幅（M) Margin Width | 1.25 | 1.0 | 0.5 | 1.25 | 1.0 | 0.5 | |
| トータルピッチ（K) Total pitch | (N-1)*P | ||||||
| 仕上り幅(W) Width | (N＋1)*P | ||||||
| 端末部厚（ｔ） Terminal Thickness | 0.35±0.05 | ||||||
| 絶縁体長（L) Insulation Length | 30～100±3、101～300±5、301～500±10、501～1000±15、1001～±20 | ||||||
| 導体露出長l（ｌ1) Strip Length | 3、4、5 | ||||||
| 補強板長l（ｌ2) Supporting tape Length | 5、6、8、10、15、20 | ||||||
ULスタイル UL STYLE No.
| ULスタイル UL STYLE No. | 2896 | 20624 | 20706 | |
|---|---|---|---|---|
| 定格 Rating | 電圧（V) Volt. | 30 | 60 | 60 |
| 温度(℃） Temp. | 80 | 80 | 105 | |
| 絶縁抵抗 Insulation Resistance | D.C500V | 1000MΩ-m以上 Min 1000MΩ-m | ||
| 耐電圧 Dielectric Strength | A.C500V*1min | 外観異常なし No Breakdown | ||
| 難燃性 Fｌammability | UL・sub758 | VW-1 合格 VW-1 Pass | ||
品名について
端末タイプ
| 端末タイプ | ||
|---|---|---|
| K1 Type | L1 Type | M1 Type |
 |
 |
 |
| 同一面に補強板 | 表裏互い違いに補強板 | 片端末のみに補強板(P=0.5以外) |
