TOTOKUTIWは株式会社TOTOKUが保有する登録商標です。
特徴
- 電線の絶縁を三層構造にしたことでトランスの一次側と二次側を確実に絶縁します。
- TIWは従来のエナメル線と違い、安全規格の上で強化絶縁電線として位置付けられているため、バリヤや層間テープ・絶縁チューブが不要となりました。
- トランスの小型化や材料費の削減などのメリットに加え、巻線間の結合を高め性能向上に寄与します。
- 被覆剥ぎが出来るので、はんだ付けで三層構造が一体化する危険がありません。又、自動巻線機での高速巻線に耐える被覆強度を有します。
種類
【TIW-2】B種相当のテープを三枚巻きしております。AC1000V対応の沿面距離を確保した汎用タイプで、製品外径が最も細く仕上がっています。
【TIW-3】F種相当のテープを三枚巻きしております。AC1000V対応の沿面距離を確保しており、また、ボビン材や含浸材料との組合わせは広範囲から選定頂けます。
【TIW-4】H種相当のテープを三枚巻きしております。AC1000V対応の沿面距離を確保した最も耐熱性に優れたタイプです。
【TIW-E】F種相当のフッ素樹脂を三層に押出し被覆しております。コロナ発生電圧などの耐電圧特性に優れています。

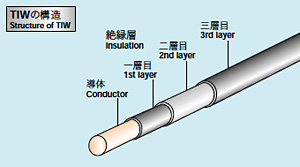

構造
TIW寸法表
| 導体 サイズ (mm) |
仕上り外径(mm) | 導体 抵抗 (Ω/km) |
標準重量(g/m) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| TIW-2 | TIW-3 | TIW-4 | TIW-E | TIW-2 | TIW-3 | TIW-4 | TIW-E | ||
| 1/0.205 | 0.44±0.04 | 0.47±0.04 | 0.52±0.04 | 0.51±0.04 | 614 | 0.44 | 0.45 | 0.52 | 0.6 |
| 1/0.26 | 0.47±0.04 | 0.49±0.04 | 0.55±0.04 | 0.56±0.05 | 359 | 0.64 | 0.64 | 0.72 | 0.79 |
| 1/0.30 | 0.50±0.04 | 0.51±0.04 | – | – | 262 | 0.79 | 0.8 | – | – |
| 1/0.32 | 0.52±0.04 | 0.52±0.04 | 0.59±0.04 | 0.62±0.05 | 237 | 0.86 | 0.87 | 0.97 | 1.09 |
| 1/0.35 | 0.54±0.04 | 0.55±0.04 | – | – | 198 | 1.03 | 1.04 | – | – |
| 1/0.40 | 0.59±0.04 | 0.60±0.04 | 0.64±0.04 | 0.70±0.05 | 152 | 1.32 | 1.32 | 1.38 | 1.57 |
| 1/0.45 | 0.63±0.04 | 0.63±0.04 | – | 0.75±0.05 | 120 | 1.62 | 1.61 | – | 1.96 |
| 1/0.50 | 0.68±0.04 | 0.67±0.04 | 0.72±0.04 | – | 95.1 | 1.95 | 1.91 | 2.03 | – |
| 1/0.51 | – | – | – | 0.81±0.05 | 89.3 | – | – | – | 2.36 |
| 1/0.55 | 0.72±0.04 | 0.73±0.04 | – | – | 78.6 | 2.34 | 2.37 | – | – |
| 1/0.60 | 0.77±0.04 | 0.77±0.04 | 0.82±0.04 | 0.90±0.05 | 66.1 | 2.73 | 2.73 | 2.84 | 3.2 |
| 1/0.64 | 0.82±0.04 | 0.81±0.04 | 0.85±0.04 | 0.94±0.05 | 56.3 | 3.07 | 3.07 | 3.19 | 3.51 |
| 1/0.70 | 0.87±0.04 | 0.87±0.04 | 0.92±0.04 | 1.00±0.04 | 48.5 | 3.66 | 3.66 | 3.79 | 4.13 |
| 1/0.80 | 0.95±0.04 | 0.97±0.04 | – | – | 37.2 | 4.76 | 4.77 | – | – |
| 1/0.81 | – | – | 1.01±0.04 | 1.11±0.05 | 35.2 | – | – | 4.96 | 5.36 |
| 1/0.90 | 1.09±0.04 | 1.09±0.04 | – | 1.20±0.05 | 29.4 | 6.09 | 6.09 | – | – |
| 1/1.00 | 1.16±0.04 | 1.19±0.04 | 1.19±0.04 | 1.30±0.05 | 23.8 | 7.38 | 7.45 | 7.42 | 7.95 |
| 1/1.20 | 1.41±0.04 | – | 1.40±0.04 | 1.50±0.05 | 16.5 | 10.52 | – | 10.6 | 11.13 |
取得安全規格
EN6060-1,IEC6060-1
B(130℃)
F(155℃)
日立化成工業（株）HIS-8A*B(130℃)B(130℃)-B(130℃)| 認証機関 | 適用規格 | 定格 | |||
|---|---|---|---|---|---|
| TIW-2 | TIW-3 | TIW-4 | TIW-E | ||
| UL | UL2353 (UL60950-1,60601-1) |
B(130℃) | F(155℃) | A(105℃) | F(155℃) |
| CSA | C 22.2 No.60950-1,60065 |
B(130℃) |
F(155℃) |
H(180℃) |
F(155℃) |
| TÜ V Rheinland |
EN60950-1, EN60065 | B(130℃) | F(155℃) | H(180℃) | F(155℃) |
| SEMKO | EN60950-1,IEC60950-1 |
B(130℃) |
F(155℃) |
H(180℃) |
F(155℃) |
| VDE | DIN EN60950-1 EN60950-1,IEC60950-1 |
B(130℃) |
F(155℃) |
– | – |
| BSI | BS EN60065,IEC60065 BS EN60950-1,IEC60950-1 |
B(130℃) |
F(155℃） |
– | – |
| NEMKO | EN60950-1 |
B(130℃) |
F(155℃） |
– | – |
| UL1446絶縁システム ULではクラスA（105℃）以上については、UL1446絶縁システムに基づく評価が必要です。現在右記のシステムに東特の電線が組み込まれております。 |
住友ベークライト（株）SBI* | B(130℃) | F(155℃) | – | F(155℃) |
