マイクロウェーブ用同軸ケーブルアセンブリは、高周波伝送特性に優れた柔軟なケーブルを用いており、帯域幅DC〜110GHzまでのあらゆる高周波機器の内部配線、機器リード線として使用できます。
Wavemolleは株式会社TOTOKUが保有する登録商標です。
特徴
- DC～110GHzに対応
- 柔軟性に富んだフレキ構造
- 低減衰、低反射特性を実現
- ご指定のアセンブリ長
- 位相調整技術
- コネクタ変換タイプアセンブリを用意
- アングルタイプコネクタ、アーマータイプもご用意
用途
- ミリ波レーダー関連
- 車間通信関連
- 高周波機器内外配線
- 計測機器用リード線
- 光通信を含む情報通信機器類
ケーブル構造仕様
電気特性
| 特性インピーダンス | 50Ω |
|---|---|
| 静電容量 | 85pF/m |
| 伝播遅延時間 | 4.3n/s |
| 伝達速度 | 78% |
| 温度範囲 | -65℃～125℃ HSアーマー時 -30℃～105℃ |
ケーブル構造・電気的温度的性能一覧
| ケーブル型番 | 内部シース | 静的最小曲半径(mm) | 高次モード遮断周波数(GHz) | 温度範囲(℃) | “HS”アーマー製品 | “SJ”仕様製品 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | 外径(mm) | 材質 | 外径(mm) | 温度範囲(℃) | 材質 | 外径(mm) | 温度範囲(℃) | ||||
| TCF119 | FEP(青) | 1.7 | 10 | 134 | -65〜+125 | ポリオレフィン | 4.3 | -65〜-125 | – | ||
| TCF128 | FEP(青) | 1.6 | 10 | 110 | -65〜+125 | – | – | ||||
| TCF219(HS) | FEP(青) | 2.7 | 15 | 75 | -65〜+125 | PVC | 7.1 | -30〜+105 | – | ||
| TCF280(HS) | FEP(青) | 3.3 | 20 | 52 | -65〜+125 | PVC | 7.1 | -30〜+105 | – | ||
| TCF280S(HS) | FEP(灰) | 3.3 | 20 | 48 | -65〜+125 | PVC | 7.1 | -30〜+105 | – | ||
| TCF358 | FEP(青) | 4.1 | 20 | 41 | -65〜+125 | – | ポリオレフィン | -55〜+105 | |||
| TCF500 | FEP(青) | 5.6 | 25 | 27 | -65〜+125 | – | ポリオレフィン | -55〜+105 | |||

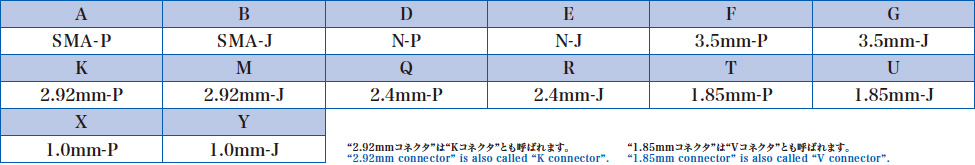

ケーブルラインナップ・コネクタ適用表

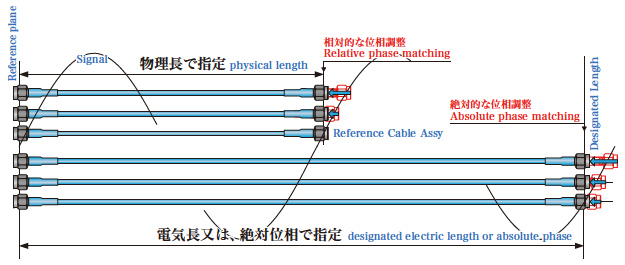

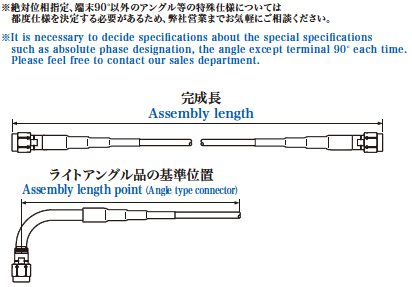

位相調整
相対的な位相調整(標準：±2ps）複数本の位相調整が可能です。
絶対的な位相調整ご指定の電気長に調整する事が可能です。
電気特性(代表値)

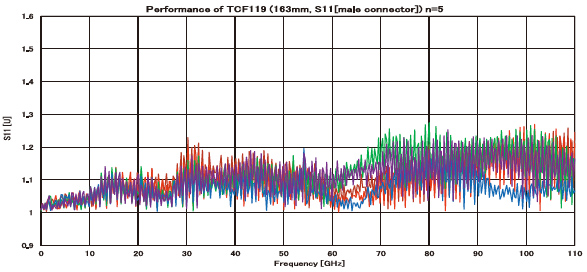

反射特性データ（代表値）
注） 性能チャート内の数値は代表値であり保証値ではありません。

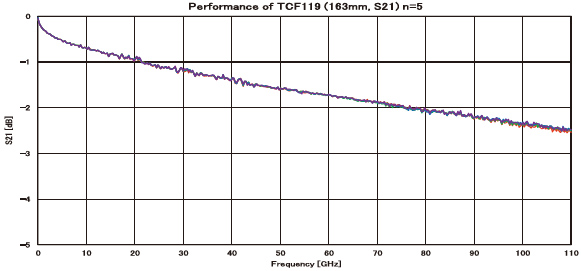

減衰量特性データ（代表値）
注） 性能チャート内の数値は代表値であり保証値ではありません。

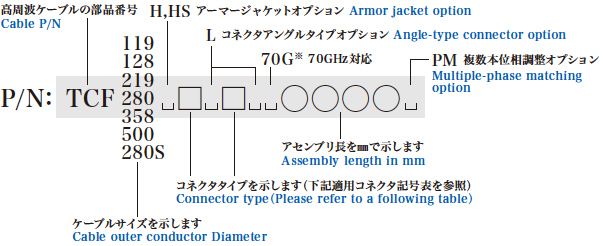

付表
商品に関するご質問など、お気軽にお問い合わせ下さい
