銅クラッドアルミ線（CCAW・HCCAW）は、アルミニウム・アルミニウム合金を芯材とし、その表面を銅で被覆した複合導体マグネットワイヤです。
アルミの軽量性と、銅のはんだ付け性・耐食性を兼ね備えており、軽量化と加工性の両立が求められる用途に適しています。
当社では、用途や要求仕様に応じて最適な銅クラッドアルミ線をご提案します。
※HCCAW High-tension Copper-Clad Aluminum Wire.
特徴
「軽量化したいがアルミ線では加工性が不安」という用途に適した複合導体です。
アルミ線の軽量性と銅線の加工性を兼ね備えているため、VCMコイル、ボイスコイル、空芯コイルなど幅広い用途で採用されています。
■軽量化を実現
アルミニウムを芯材に採用することで、銅線に比べ大幅な軽量化が可能です。重量低減が求められるコイルやモーターに適しています。

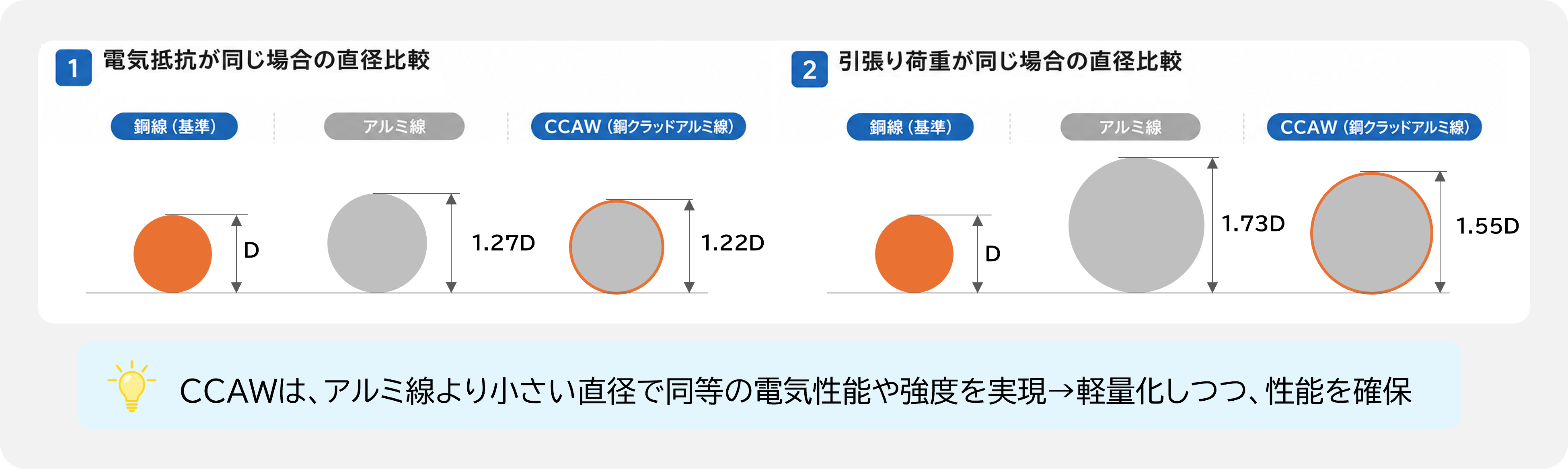

■アルミ線より小さい線径を実現
アルミ線より小さい線径で同等の電気抵抗・引張荷重を実現できるため、軽量化だけでなく巻線性や製品設計の自由度向上にも貢献します。
■銅線同等のはんだ付け性
導体表面を銅で被覆しているため、銅線と同等のはんだ付け性を有しており、従来の加工工程にも適用しやすい構造です。
■用途に応じた銅被覆率
用途や要求性能に応じて、10％・15％・25％・40％などの銅被覆率をご選定いただけます。軽量性と導電性のバランスに優れた製品をご提案します
構造
用途
VCMコイル、光ピックアップコイル、空心コイル、ボイスコイル
製造範囲
| 記号 | 絶縁皮膜 | 融着皮膜 | 製造範囲（mm） |
|---|---|---|---|
| CCAW | UE SF.B PE SF.EI |
MZW LOCK LOCK Y1, Y3, Y5 |
0.06 ～ 0.90 |
| HCCAW | UE SF.B PE SF.EI |
MZW LOCK LOCK Y1, Y3, Y5 |
0.035 ～ 0.40 |
特性
| 特性項目 | 銅 線 | CCAW | HCCAW | アルミニウム線 |
|---|---|---|---|---|
| 銅面積比（%） | 100 | 15 | 15 | 0 |
| 比 重（%） | 8.89 | 3.63 | 3.63 | 2.70 |
| 導電率（％ IACS） | 100 | 68 | 64 | 62 |
| 比電気抵抗（Ω‐m） | 1.724×10-8 | 2.535×10-8 | 2.694×10-8 | 2.781×10-8 |
| 引張り強さ（N/mm2) | 215 ～ 264 | 98 ～ 137 | 147 ～ 196 | 68 ～ 107 |
| 伸び（％） | 20 or over | 10 or over | 15 or over | 8 or over |
| 巻線性 | ◎ | ○ | ◎ | ○ |
| 質量 | △ | ○ | ○ | ◎ |
| はんだ付け性 | ◎ | ◎ | ◎ | △ |
| 直流抵抗 | ◎ | ○ | ○ | ○ |
