優れた耐圧性を有し、高圧トランスなどの用途に最適です

HVLZ(ハイボルテージリッツ線)

この商品に関するお問い合わせ・ご相談

特徴

  • 破壊電圧10KV以上。
  • 高周波特性に優れています。
  • はんだ付けが可能です。

用途

高圧トランス、インバーター用トランス、電子レンジ、蛍光灯など

標準仕様

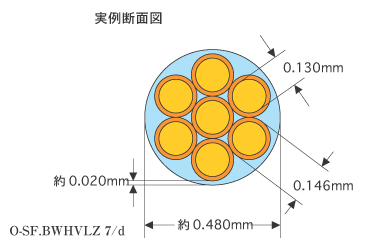

  7 / 0.12 7 / 0.13 7 / 0.14
仕上外径
(mm)
標準 0.445 0.475 0.506
最大 0.470 0.510 0.541
素線導体径
(mm)
0.120
±0.003
0.130
±0.003
0.140
±0.003
ピンホール(個/5m) 0 0 0
絶縁破壊電圧(KV) 10以上 10以上 10以上
はんだ付け性 400℃ (3秒以下) 400℃ (3秒以下) 400℃ (3秒以下)
伸び(%) 25以上 25以上 25以上

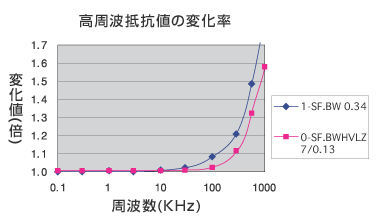

高周波特性

●UL規格取得済み
File. E79029
Revised 01.05.200
