磁性めっき線は、銅導体表面に強磁性薄膜を形成し、その上に絶縁被覆を施した特殊マグネットワイヤです。

磁性薄膜によるシールド効果により近接効果や渦電流の影響を抑え、高周波コイルのQ値向上と高周波損失の低減に貢献します。

→　磁性めっき線を使用した電磁誘導コイルはこちら

■ 高周波損失を低減

磁性薄膜が近接効果や渦電流の影響を抑制し、高周波領域での導体損失を低減します。

■ コイル性能を向上

高周波コイルのQ特性を改善し、高効率な回路設計に貢献します。

■ 小型化に貢献

高性能化により、コイルや電子部品の小型化が可能です。

■ 高周波用途に最適

ディレーライン、高周波トランス、インダクター、ワイヤレス給電用コイルなど、高周波特性が求められる用途に適しています。

*高周波損失…高周波では、導体内部の電流分布が偏る「近接効果」や「渦電流」の影響により、導体の実効抵抗が増加します。FPWは磁性薄膜によってこれらの影響を抑え、高周波損失を低減します。

*Q値…Q値（Quality Factor）は、コイルのエネルギー損失の少なさを示す指標です。Q値が高いほど損失が少なく、高効率な高周波回路の設計が可能になります。

高周波コイル、ディレーライン、高周波トランス、インダクター、無線給電用コイル

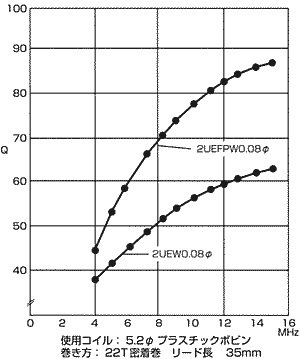

●測定例1　2UEFPW0.08φ4.5MHz用のf-Q特性

●測定例2　2UEFPW0.08φ10.7MHz用のf-Q特性
