銅リボン線標準製造範囲 （サイズ・寸法）
*特殊仕様範囲（導体厚さ0.03mm以下、又は厚さ：巾比率 1：20以上）についてはお問い合わせ下さい。

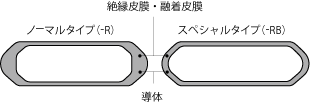

絶縁皮膜品種と代表特性
| 皮膜の種類 | はんだ付けポリエステルイミド | ポリエステルイミド | ポリアミドイミド | ポリイミド |
|---|---|---|---|---|
| 温度指数 | 180℃(H種) | 180℃(H種) | 200℃(C種) | 220℃(C種) |
| 絶縁皮膜厚さ mm |
0.003～0.030 | 0.004～0.030 | 0.004～0.030 | 0.004～0.030 |
| ピンホール 個/5ｍ |
0 | 0 | 0 | 0 |
| 絶縁破壊電圧 （V/μm） |
185 | 185 | 185 | 185 |
| はんだ付け性 | 5秒(460℃) | 不可 | 不可 | 不可 |
| 耐軟化性 | 300～320℃ | 350～370℃ | 400℃以上 | 400℃以上 |
| 可とう性 | 良 | 良 | 良 | 良 |
| 密着性 | 良 | 良 | 良 | 良 |
*絶縁破壊電圧値（V/μm）の試験方法は金属シリンダー法による。
融着皮膜品種と代表特性
| 皮膜の種類 | ポリアミド | ポリアミド | ポリアミド | エポキシ |
|---|---|---|---|---|
| 融着方法 | 加熱 | 加熱 | 加熱 | 溶剤＋熱乾燥 |
| 加熱温度 | 140～160℃ | 160～180℃ | 210～230℃ | 180～220℃ 30分 |
| 使用上限目安温度 | 110℃ | 140℃ | 170℃ | – |
